Drucknetzwerkeinstellungen

Verwenden Sie das Bedienfeld, um die aktuellen Netzwerkeinstellungen des Druckers auszudrucken.

Wichtig

  • Der Ausdruck der Netzwerkeinstellungen enthält wichtige Informationen über das Netzwerk. Heben Sie ihn gut auf.

  1. Stellen Sie sicher, dass der Drucker eingeschaltet ist.

  2. Legen Sie drei Blatt Normalpapier im A4- oder Letter-Format ein.

  3. Wählen Sie „Netzwerkstatus (Network status)” auf dem Touchscreen aus.

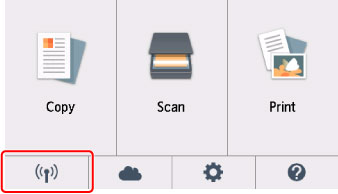

    Abbildung: Touchscreen

  4. Prüfen Sie die Meldung, und wählen Sie dann Ja (Yes) aus.

  5. Wählen Sie Det. drucken (Print details) aus.

  6. Wählen Sie Ja (Yes).

    Der Drucker beginnt mit dem Drucken der Netzwerkeinstellungen.

    Die folgenden Informationen in der Netzwerkeinstellung des Druckers werden ausgedruckt. (Einige Einstellungswerte werden je nach den Einstellungen des Druckers nicht angezeigt.)

    Artikelnummer

    Einstellung

    Beschreibung

    Einstellung

    1

    Product Information

    Produktinformationen

    –

    1-1

    Product Name

    Produktname

    XXXXXXXX

    1-2

    ROM Version

    ROM-Version

    XXXXXXXX

    1-3

    Serial Number

    Seriennummer

    XXXXXXXX

    2

    Network Diagnostics

    Netzwerkdiagnose

    ―

    2-1

    Diagnostic Result

    Diagnoseergebnis

    XXXXXXXX

    2-2

    Result Codes

    Ergebniscodes

    XXXXXXXX

    2-3

    Result Code Details

    Ergebniscodedetails

    http://canon.com/ijnwt

    3

    Wireless LAN

    WLAN (Wireless LAN)

    Enable/Disable

    3-2

    Infrastructure

    Infrastruktur

    Enable/Disable

    3-2-1

    Signal Strength

    Signalstärke

    0 bis 100 [%]

    3-2-2

    Link Quality

    Übertragungsqualität

    0 bis 100 [%]

    3-2-3

    Frequency

    Frequenz

    XX (GHz)

    3-2-4

    MAC Address

    MAC-Adresse

    XX:XX:XX:XX:XX:XX

    3-2-5

    Connection

    Verbindungsstatus

    Active/Inactive

    3-2-6

    SSID

    SSID

    WLAN-SSID

    3-2-7

    Channel

    Kanal

    XX (1 bis 13)

    3-2-8

    Encryption

    Verschlüsselungsmethode

    None/WEP/TKIP/AES

    3-2-9

    WEP Key Length

    WEP-Schlüssellänge (Bit)

    Inactive/128/64

    3-2-10

    Authentication

    Authentifizierungsmethode

    None/auto/open/shared/WPA-PSK/WPA2-PSK

    3-2-11

    TCP/IPv4

    TCP/IPv4

    Enable

    3-2-12

    IP Address

    IP-Adresse (IP address)

    XXX.XXX.XXX.XXX

    3-2-13

    Subnet Mask

    Subnetmask

    XXX.XXX.XXX.XXX

    3-2-14

    Default Gateway

    Standard-Gateway

    XXX.XXX.XXX.XXX

    3-2-15

    TCP/IPv6

    TCP/IPv6

    Enable/Disable

    3-2-16

    Link Local Address

    Lokale Adresse für Link

    XXXX:XXXX:XXXX:XXXX
    XXXX:XXXX:XXXX:XXXX

    3-2-17

    Link Local Prefix Length

    Länge lokales Präfix für Link

    XXX

    3-2-18

    Stateless Address1

    Statuslose Adresse 1

    XXXX:XXXX:XXXX:XXXX
    XXXX:XXXX:XXXX:XXXX

    3-2-19

    Stateless Prefix Length1

    Länge statusloses Präfix 1

    XXX

    3-2-20

    Stateless Address2

    Statuslose Adresse 2

    XXXX:XXXX:XXXX:XXXX
    XXXX:XXXX:XXXX:XXXX

    3-2-21

    Stateless Prefix Length2

    Länge statusloses Präfix 2

    XXX

    3-2-22

    Stateless Address3

    Statuslose Adresse 3

    XXXX:XXXX:XXXX:XXXX
    XXXX:XXXX:XXXX:XXXX

    3-2-23

    Stateless Prefix Length3

    Länge statusloses Präfix 3

    XXX

    3-2-24

    Stateless Address4

    Statuslose Adresse 4

    XXXX:XXXX:XXXX:XXXX
    XXXX:XXXX:XXXX:XXXX

    3-2-25

    Stateless Prefix Length4

    Länge statusloses Präfix 4

    XXX

    3-2-26

    Default Gateway1

    Standard-Gateway 1

    XXXX:XXXX:XXXX:XXXX
    XXXX:XXXX:XXXX:XXXX

    3-2-27

    Default Gateway2

    Standard-Gateway 2

    XXXX:XXXX:XXXX:XXXX
    XXXX:XXXX:XXXX:XXXX

    3-2-28

    Default Gateway3

    Standard-Gateway 3

    XXXX:XXXX:XXXX:XXXX
    XXXX:XXXX:XXXX:XXXX

    3-2-29

    Default Gateway4

    Standard-Gateway 4

    XXXX:XXXX:XXXX:XXXX
    XXXX:XXXX:XXXX:XXXX

    3-2-33

    IPsec

    IPsec-Einstellung

    Active

    3-2-34

    Security Protocol

    Sicherheitsmethode

    ESP/ESP & AH/AH

    3-3

    Access Point Mode

    Betriebsmodus für Drahtlos Direkt

    Enable/Disable

    3-3-1

    MAC Address

    MAC-Adresse

    XX:XX:XX:XX:XX:XX

    3-3-2

    Connection

    Verbindungsstatus

    Active/Inactive

    3-3-3

    SSID

    SSID

    SSID für Drahtlos Direkt

    3-3-4

    Password

    Kennwort

    Kennwort für Drahtlos Direkt (10 alphanumerische Zeichen)

    3-3-5

    Channel

    Kanal

    3

    3-3-6

    Encryption

    Verschlüsselungsmethode

    AES

    3-3-7

    Authentication

    Authentifizierungsmethode

    WPA2-PSK

    3-3-8

    TCP/IPv4

    TCP/IPv4

    Enable

    3-3-9

    IP Address

    IP-Adresse (IP address)

    XXX.XXX.XXX.XXX

    3-3-10

    Subnet Mask

    Subnetmask

    XXX.XXX.XXX.XXX

    3-3-11

    Default Gateway

    Standard-Gateway

    XXX.XXX.XXX.XXX

    3-3-12

    TCP/IPv6

    TCP/IPv6

    Enable/Disable

    3-3-13

    Link Local Address

    Lokale Adresse für Link

    XXXX:XXXX:XXXX:XXXX
    XXXX:XXXX:XXXX:XXXX

    3-3-14

    Link Local Prefix Length

    Länge lokales Präfix für Link

    XXX

    3-3-15

    IPsec

    IPsec-Einstellung

    Active

    3-3-16

    Security Protocol

    Sicherheitsmethode

    –

    5

    Other Settings

    Weitere Einstellungen

    –

    5-1

    Printer Name

    Druckername

    Druckername (max. 15 alphanumerische Zeichen)

    5-4

    WSD Printing

    WSD-Druckeinstellung

    Enable/Disable

    5-5

    WSD Timeout

    Zeitüberschreitung nach

    1/5/10/15/20 [min]

    5-6

    LPD Printing

    LPD-Druckeinstellung

    Enable/Disable

    5-7

    RAW Printing

    RAW-Druckeinstellung

    Enable/Disable

    5-9

    Bonjour

    Bonjour-Einstellung

    Enable/Disable

    5-10

    Bonjour Service Name

    Servicename Bonjour

    Servicename Bonjour (bis zu 52 alphanumerische Zeichen)

    5-11

    LLMNR

    LLMNR-Einstellung

    Enable/Disable

    5-12

    SNMP

    SNMP-Einstellung

    Enable/Disable

    5-13

    PictBridge Commun.

    PictBridge-Kommunikation

    Enable/Disable

    5-14

    DNS Server

    DNS-Serveradresse automatisch ermitteln

    Auto/Manual

    5-15

    Primary Server

    Primäre Serveradresse

    XXX.XXX.XXX.XXX

    5-16

    Secondary Server

    Sekundäre Serveradresse

    XXX.XXX.XXX.XXX

    5-17

    Proxy Server

    Proxyservereinstellung

    Enable/Disable

    5-18

    Proxy Address

    Proxyadresse

    XXXXXXXXXXXXXXXXXXXX

    5-19

    Proxy Port

    Proxy-Port-Spezifikation

    1 bis 65535

    5-20

    Cert. Fingerprt(SHA-1)

    Digitaler Fingerabdruck (SHA-1)

    XXXXXXXX XXXXXXXX XXXXXXXX
    XXXXXXXX XXXXXXXX

    5-21

    Cert. Fingerprt(SHA-256)

    Digitaler Fingerabdruck (SHA-256)

    XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX
    XXXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX

    6

    Bluetooth

    Bluetooth-Einstell.

    ―

    6-1

    Bluetooth Setting

    Bluetooth

    Enable/Disable

    6-2

    Bluetooth PIN Code

    Bluetooth-PIN-Code

    XXXXXXXX

    6-3

    Bluetooth Device Address

    Bluetooth-Geräteadresse des Druckers

    XXXXXXXX

    6-4

    Peer Device Address

    Geräteadresse des gekoppelten Geräts

    XXXXXXXX

    6-5

    Bluetooth Device Name

    Bluetooth-Gerätename des Druckers

    XXXXXXXX

    7

    Printer Log Service

    Druckerprotokolldienst

    ―

    7-1

    Unsent Usage Logs

    Anzahl der nicht gesendeten Nutzungsprotokolle

    0 bis 200

    7-2

    Usage Log Last Sent

    Letztes Datum, an dem Nutzungsprotokoll gesendet wurde

    XXXXXXXX

    ("XX" steht für alphanumerische Zeichen.)
